KTR带滑动轴承的精密接头用于机床自动化行业E6x16-G

当前位置：北京汉达森机械技术有限公司 > 产品中心 > 联轴器 > KTR带滑动轴承的精密接头用于机床自动化行业E6x16-G

KTR带滑动轴承的精密接头用于机床自动化行业E6x16-G

产品型号：

E6x16-G

品牌：

KTR

1-19 台
￥20.00

≧20 台
￥18.00

优惠：

【满就减】订单金额满20000元，减500元

所在地：

北京朝阳区

更新日期：

2025-04-30

详细信息

| 询价留言

品牌：KTR	型号：E6x16-G	联轴器类型：万向联轴器
公称转矩：10 N.m	轴孔：16mm	是否进口：是
标准编号：是	许用转速：1000 r/m	是否进口：是

我们的精密接头由一个关节中心件和两个通过带子连接的轮毂组成。

接头头的轴承由滑动轴承制成，带有G型和GD型精密接头。G 型和 GD 型滑动轴承将*大允许转速限制为 1,000 rpm。我们的万向轴每个接头的*大衍射角为45°。

与其他联轴器类型相比，该轴承允许万向轴补偿明显更大的角位移。具有两个轴承的双接头还能够抵消径向位移。

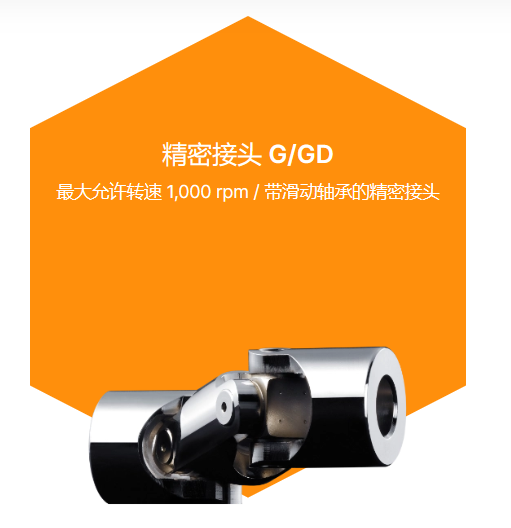

KTR精密接头 G/GD特征

万向轴/精密接头符合DIN 808标准

G型：带滑动轴承的精密单关节（万向节）

GD型：带滑动轴承的精密双接头

每个接头的*大衍射角 = 45°

可根据要求提供 H7 精加工孔、羽毛键槽、方孔或六角孔（如果需要）

KTR精密接头 G/GD说明

精密单万向节：- 精密万向节 G：带滑动轴承的标准型，转速高达 1,000 rpm.- 精密万向节 H：带滑动轴承的精密单万向轴，转速高达 4,000 rpm。精密双关节：- 精密接头GD：标准型滑动轴承，转速高达1,000 rpm.- 精密接头HD：带滚针轴承的单关节型，作为精密接头，速度从500到4,000 rpm，车队角度很大。可伸缩精密接头：- 精密接头 GA （HA）：带滑动轴承（GA）或滚针轴承（HA）.- 精密接头 X （XD）：带不锈钢制成的滑动轴承（X）或滚针轴承（XD）。带快速锁定/快速更换联轴器的精密接头：- 精密接头 GR（HR）：带滑动轴承（GR）或滚针轴承（HR）的快速锁定，速度范围为 1,000 rpm 或 4,000 rpm。
