    KTR精密接头万向轴H/HD应用于农业水力学等E10x22-W

    产品型号： E10x22-W
    品  牌： KTR
    • 1-49 台
      ￥15.00
    • ≧50 台
      ￥14.00
    优  惠：
    【满就减】订单金额满20000元，减500元
    所 在 地： 北京朝阳区
    更新日期： 2025-04-30
    详细信息
    | 询价留言
     品牌：KTR  型号：E10x22-W  联轴器类型：刚性联轴器
     公称转矩：20 N.m 轴孔：22mm  是否进口：是
     标准编号：是  许用转速：4000 r/m 是否进口：是

    接头头的轴承由带有H型和HD型精密接头的滚针轴承制成。H 型和 HD 型精密接头滚针轴承将*大允许速度限制为 4,000 rpm。每个关节的*大衍射角为45°。

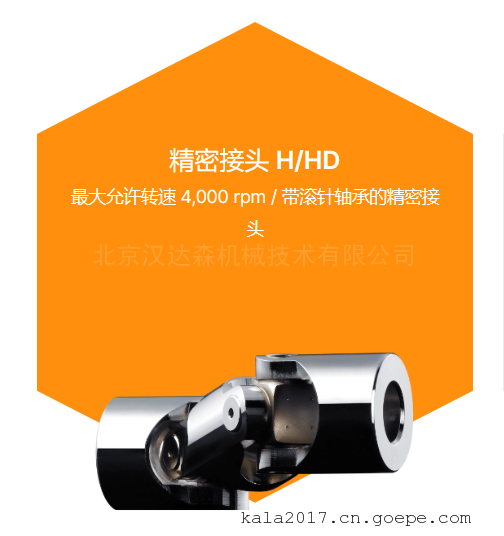

    *大允许转速 4,000 rpm / 带滚针轴承的精密接头



    KTR精密接头万向轴H/HD特征

    万向轴/精密接头符合DIN 808标准

    H型：带滚针轴承的精密单接头

    HD型：带滚针轴承的精密双关节

    每个接头的*大衍射角 = 45°

    可根据要求提供 H7 精加工孔、羽毛键槽、方孔或六角孔（如果需要）



    KTR精密接头万向轴H/HD描述

    精密单万向节：- 精密万向节 G：带滑动轴承的标准型，转速高达 1,000 rpm.- 精密万向节 H：带滑动轴承的精密单万向轴，转速高达 4,000 rpm。精密双关节：- 精密接头GD：标准型滑动轴承，转速高达1,000 rpm.- 精密接头HD：带滚针轴承的单关节型，作为精密接头，速度从500到4,000 rpm，车队角度很大。可伸缩精密接头：- 精密接头 GA （HA）：带滑动轴承 （GA） 或滚针轴承 （HA）.- 精密接头 X （XD）：带不锈钢制成的滑动轴承 （X） 或滚针轴承 （XD）。带快速锁定/快速更换联轴器的精密接头：- 精密接头 GR（HR）：带滑动轴承 （GR） 或滚针轴承 （HR） 的快速锁定，速度范围为 1,000 rpm 或 4,000 rpm。





    KTR H/HD精密接头万向轴功能

    精密接头由一个接头中心件和两个通过带子相互连接的轮毂组成。接头头的轴承由滑动轴承或滚针轴承根据应用类型选择。与其他联轴器类型相比，该轴承允许精密接头（单个接头）补偿明显更大的角位移。具有两个轴承的双接头还能够抵消径向位移。可扩展版本的精密万向节/万向轴除了角位移和径向位移外，还能够抵消轴向位移。



    KTR H型号

    E10x22-W

    E12 x 25-W

    E14 x28-W

    E16x32-W

    E18 x36-W

    E20x42-W

    E22 x45-W

    E25x50-W

    E30 x58-W

    E32x58-W

    E35 x70-W

    E40x80-W

    E50x95-W
