    PFLITSCH电缆穿芯UNI FLANGE HD

    产品型号： UNI FLANGE HD
    品  牌： PFLITSCH
    • 1 台
      ￥800.00
    • ≧2 台
      ￥780.00
    优  惠：
    【满就减】订单金额满20000元，减500元
    所 在 地： 北京朝阳区
    更新日期： 2025-06-17
    详细信息
    | 询价留言
     品牌：PFLITSCH  型号：UNI FLANGE HD  加工定制：是
     材质：压铸锌  规格：149 mm x 50 mm  公称直径：20 mm
     连接形式：M25  规格：149 mm x 50 mm  公称直径：20 mm

    PFLITSCH电缆穿芯UNI FLANGE HD



    什么是电缆穿芯？

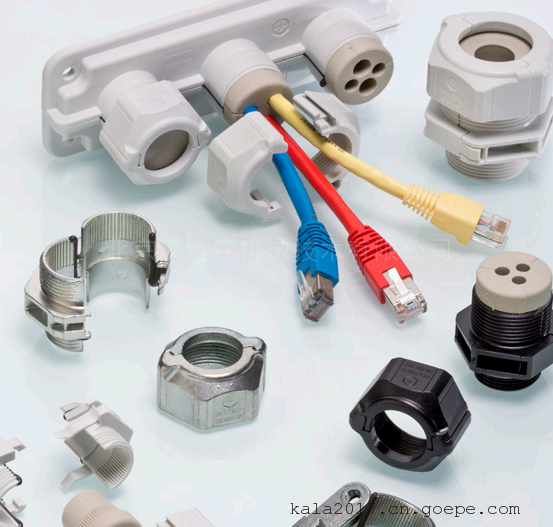

    PFLITSCH 电缆穿芯用于将大量预组装和非组装电缆以及气动和液压电缆插入控制柜，以及外壳和机器中。

    同时，它们确保了安全的密封和应力消除。由于封装密度高，即使在狭小的安装空间内也可以插入大量电线和电缆。

    电缆穿芯的尺寸和尺寸是专门针对控制柜和外壳的所有常见标准开孔尺寸和钻孔模式而设计的，以大大简化安装。

    另一个优点是每个开孔尺寸只需要一个电缆引入框架。



    说明

    UNI 法兰的两件式框架板可以很容易地插入 24 针矩形连接器的 112 mm x 36 mm 钣金开孔中，

    以插入预组装的电缆并牢固密封。

    UNI法兰是基于电缆密封套密封原理的可分离法兰解决方案。UNI密封系统的特性与可分离的框架板和

    可分离的压力螺钉的优点相结合。





    优势

    安全方便地插入预装电缆

    三个集成电缆接头，用于 100 多种不同的密封插件

    适用于横截面为 2.0 mm 至 20.5 mm 的电缆，也适用于扁平电缆和特殊电缆

    防护等级 IP 66,4 类或 4x 类

    高于平均水平的应力消除值，符合 EN 62444 A 级标准

    环境温度范围：–20 °C 至 +80 °C



    UNI FLANGE HD （重型）

    材料：压铸锌，适用于恶劣的工业环境

    螺纹：公制三个集成的可分离电缆接头

    尺寸：149 mm x 50 mm（宽 x 高）

    扳手尺寸：SWxE 36 mm x 40 mm

    密封插件：TPE-V、T80s

    密封插件尺寸：M25

    电缆横截面：2.0 mm 至 20.5 mm

    防护等级：IP 66,4 型

    温度范围：-20 °C 至 +80 °C





    PFLITSCH电缆穿芯UNI FLANGE HD
