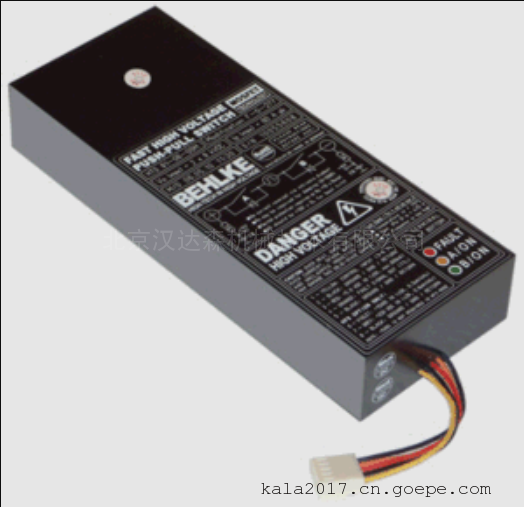

behlke推挽式高压开关HTS 31-03-HB-AC-C

说明

BEHLKE推挽式开关具有上升和下降时间。如果您的应用程序没有 要求全开关速度，

我们建议您使用速度 限制选项 S-TT（上升和下降时间减慢约 50%） 与输入低通滤波器选件LP组合。

这些选项有助于 将快速高压的典型高频困难降至低脉冲电路（例如自振荡或自重新触发）和 总体上简化EMC设计。

特点

● 高压推挽开关，具有半桥配置的双向开关路径

● AC MOSFET拓扑结构允许 负极和 正输入电压，开关极无极性变化 - C 用于极性反转的继电器电路是 不必要的！

● 上升 和下降时间 相同

● 安全 由于无源开关路径锁定而运行，

● 无交叉电流

● 非常适合将高压方波脉冲精确转换为电容 负载

● 不需要工作电阻

● 无需大高压输入储能 电容器

产品编号

型号 包含有关电压、电流和导通行为的编码信息。 一位数字代表电压（以 kV 为单位），

*后一位数字代表 破折号表示开启行为（0 = 固定开启时间，1 = 可变导通时间）。

破折号后的数字表示电流 以安培 x10 为单位。特殊功能由后面的字母编码 第二个破折号。

HTS 31-03-HB-C 示例： HTS = 高压晶体管开关，3 = 3 kV，1 = 可变导通时间，03 = 30 安培，HB = 半桥，

C = 紧凑型系列。

HTS 31-03-HB-AC-C技术参数

电压[kV] 2 x 3

电流[A] 2 x 30

开启电阻[Ω]  2 x 10

导通时间[ns] 70...∞

尺寸[mm3] 125 x 38 x 17

紧凑型系列

低自感和极短的过渡次。良好的瞬时抗扰度。

HTS 31-03-HB-AC-C

HTS 31-13-HB-B-AC-C

HTS 41-02-HB-LC-AC-C

HTS 61-01-HB-AC-C

HTS 91-01-HB-AC-C

电源系列

坚固耐用 采用 LC2 技术，具有瞬态保护功能。适用于高 容性、电阻性和电感性负载。

HTS 81-10-GSM-AC

HTS 121-10-GSM-AC

HTS 151-10-GSM-AC

HTS 201-10-GSM-AC

HTS 241-10-GSM-AC

HTS 301-10-GSM-AC

HTS 401-10-GSM-AC

HTS 501-10-GSM-AC

HTS 651-10-GSM-AC

HTS 701-10-GSM-AC

HTS 901-10-GSM-AC

HTS 1201-10-GSM-AC

HTS 1401-10-GSM-AC
