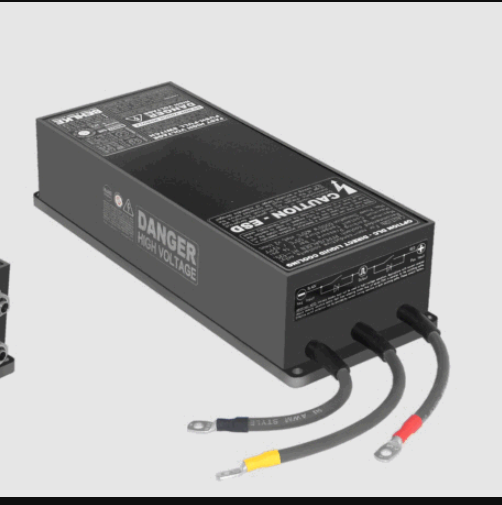

behlke推挽式高压开关HTS 301-03-GSM

标准系列

*好用于更高的开关 低容性负载下的频率。

● 半桥配置中的高压推挽开关

● 两条开关路径，可实现快速上升 和下降时间

● 安全 由于无源开关路径锁定而运行，

● 无交叉电流

● 非常适合将高压方波脉冲精确转换为电容 负载

● 否 需工作电阻

● 否 大型高压输入储能电容器的必要性

注意

快速 推挽开关（半桥）对反向电流非常敏感 来自感性负载或增加的接线电感。

反向电流 可能以未定义的方式导通本征（寄生）MOSFET二极管。

这可能导致电桥开关路径短路 灾难性故障的进一步结果。请始终确保 没有电流摆回开关的输出端。

这应该得到验证 通过示波器测量，*大为实际工作电压的 10%。

 请始终连接足够的缓冲电容器（*好是陶瓷电容器 类型）直接连接到高压输入并使用足够的串联阻尼

长输出接线情况下的电阻器。MOSFET开关上的感性负载 始终需要快速续流二极管网络

（串行阻断二极管 + 并联续流二极管）。该保护二极管网络可以 通过BEHLKE FDA系列的单个二极管安装在外部。

它也可以作为选件 I-FWDN 集成到开关模块中。

技术说明

BEHLKE 推挽开关具有 极限的上升和下降时间。如果您的申请不需要完整的 开关速度

我们建议您使用限速 选项 S-TT（上升和下降时间减慢约 50%） 与输入低通滤波器选件LP组合使用。

 这些选项有助于将 快速高压脉冲电路（例如自振荡或自振荡 重新触发）并简化一般的EMC设计。

产品编号

型号 包含有关电压、电流和导通行为的编码信息。 一位数字代表电压（以 kV 为单位），

*后一位数字代表 破折号表示 开启行为（0 = 固定开启时间，1 = 可变导通时间）。

破折号后的数字表示电流 以安培 x10 为单位。特殊功能由后面的字母编码 第二个破折号。

HTS 31-03-HB-C 示例： HTS = 高压晶体管开关，3 = 3 kV，1 = 可变导通时间，03 = 30 安培，HB = 半桥，

C = 紧凑型系列。

HTS 301-03-GSM技术参数

电压[kV] 2 x 30

电流[A] 2 x 30

开启电阻[Ω] 2 x 72

导通时间[ns] 150...∞

尺寸[mm3]  263 x 70 x 35

型号

HTS 31-03-GSM

HTS 41-03-GSM

HTS 41-06-GSM

HTS 61-01-GSM

HTS 61-03-GSM

HTS 81-06-GSM

HTS 111-06-GSM

behlke推挽式高压开关HTS 301-03-GSM
