    AMF真空夹板用于铣削和磨削操作564844

    产品型号： 564844
    品  牌： AMF
    • 1 台
      ￥3500.00
    • ≧2 台
      ￥3400.00
    优  惠：
    【满就减】订单金额满20000元，减500元
    所 在 地： 北京朝阳区
    更新日期： 2025-04-30
    详细信息
    | 询价留言
     品牌：AMF  型号：564844  加工定制：是
     材质：不锈钢  是否标准件：标准件  样本或现货：现货
     是否进口：是  是否标准件：标准件  样本或现货：现货

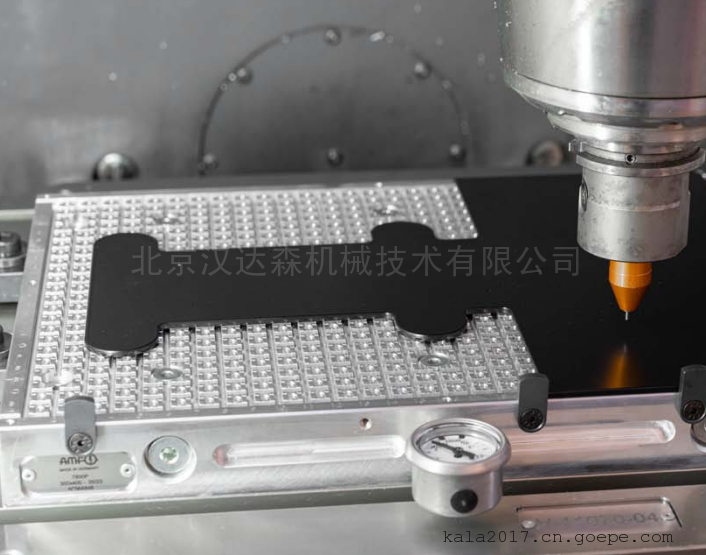

    AMF真空夹板564844用于铣削和磨削操作



    设计:

    真空夹板的上侧设有凹槽和吸点。通过插入密封绳，可以为所需的工件尺寸限定一个或多个场。

    通过孔轻松定位止动销或横向、高度可调的偏心止动器。

    侧面凹槽或固定孔(用于m8)允许真空夹板固定到底板(例如机器工作台)。

    通过现有的定位孔将真空夹板集成到尺寸为K20(M12)的AMF零点夹紧系统中也没有问题。

    对于使用，我们建议使用0-10毫米气动软管(7800S)。

    真空夹板563703(600x800)分为两个真空回路，因此有2x6安装孔用于AMF零点夹紧系统。

    因此，这与两个6点夹紧工位兼容。



    应用范围:

    通过集成的文丘里喷嘴技术(标配)或外部真空泵产生真空来夹紧被加工的工件。通过单独的网格分配，

    还可以同时夹紧和加工多个不同的工件。典型的应用是铣削和磨削操作。



    标准配置:

    -铝合金真空夹板

    -集成文丘里喷嘴

    -吸声器

    -真空计

    -截止阀

    -6个偏心止挡

    -2米气动软管

    -快拆式联轴器的联轴器连接器

    --抽吸过滤器

    -螺纹插头

    -10m密封帘线0.4mm(黑色)

    -10m密封帘线0.4mm(灰色)





    优点:

    -AMF真空夹板可以使用压缩空气和集成的文丘里喷嘴或外部真空泵进行操作。

    -真空夹持板可立即使用-所有必要的组件均为标准配置。

    -所有抽吸点相互连接。(例外:尺寸600X800毫米)

    -带连接螺纹M4，用于紧固适配器板7800APA。

    -为了实现夹紧的可重复性，所有凹槽都使用坐标系进行标记。

    -止动孔直径为4mm，用于通过止动销定位元件。

    -通过使用文丘里喷嘴节省成本。

    -一压缩空气消耗量低，因此运行成本低。

    示例:1立方米压缩空气的成本为0.0078欧元。平均消耗量为491/分钟。这相当于0.023欧元/小时。

    -多个抽吸点，因此可以灵活分配网格和夹紧多个部件。

    --真空夹持板可相互组合。

    -高支撑力。

    -普遍使用。

    -密封帘线可补偿工件表面的微小不规则性。

    -无变形、无振动的五面加工。



    564844技术上参数

    操作压力 3.5bar

    真空 95%

    抽吸点数量 1

    喷嘴数量 1

    重量 1kg



    附注:

    只能使用干燥、过滤、无润滑的压缩空气!文氏管喷嘴的使用温度高达60℃。

    气吸入量:48.8升/分钟。

    介质温度:0摄氏度-60摄氏度

    环境温度:10摄氏度-50摄氏度



    AMF真空夹板564844用于铣削和磨削操作
