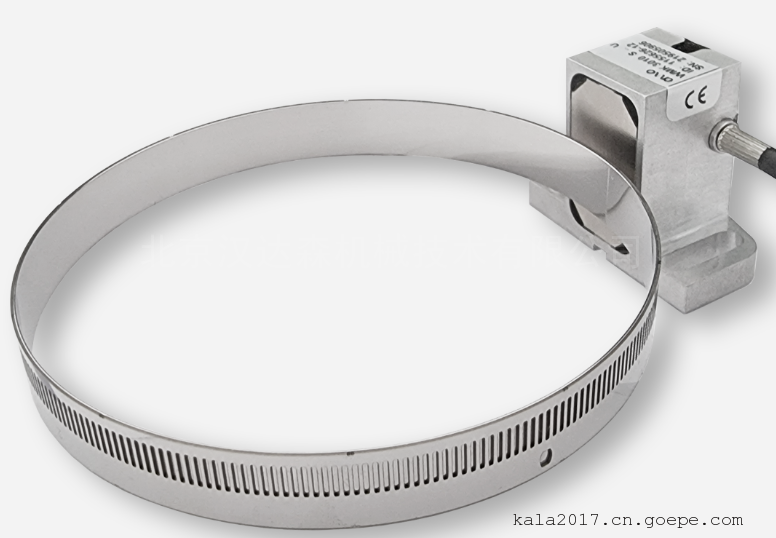

    AMO角度编码器用于外部扫描WMFA 1010A

    产品型号： WMFA 1010A
    品  牌： AMO
    • 1 台
      ￥450.00
    • ≧2 台
      ￥440.00
    优  惠：
    【满就减】订单金额满20000元，减500元
    所 在 地： 北京朝阳区
    更新日期： 2025-04-30
    详细信息
    | 询价留言
     品牌：AMO  型号：WMFA 1010A  类型：增量型编码器
     读出方式：非接触式  工作原理：增量式  适用范围：钣金加工机械，医疗设备，机器人

    AMO角度编码器WMF1005 A用于外部扫描



    测量实施例

    测量法兰或测量环由不锈钢制成。

    测量法兰提供标准尺寸，可根据客户定制形状和直径设计。

    角度计也有标准直径可供选择。从大约80毫米到几米的所有直径都可以作为客户定制的设计来实现。

    所有测量法兰和测量环都提供不同的精度等级。



    探针

    扫描头的特点是具有高度的保护性，对污染不敏感。

    可以选择带有外部连接器电子元件的微型扫描头和带有集成电子元件的扫描头。

    1Vss 或 TTL （RS 422） 可用作输出接口。



    典型应用领域

    直接驱动，转台，旋转轴，C轴，印刷机，钣金加工机械，医疗设备，机器人





    感应式采样

    AMO测量仪表的之处在于，传感器单元被设计成平面线圈结构。

    它由多个紧密排列的线圈单元组成，传感器单元由重叠的初级线圈和次级线圈

    组成。通过在柔性基板上制造多层技术，传感器单元可以适应测量法兰或测量环的任何直径。

    为了感应式样测分，用高频交流场激发初级线圈。

    感官单位和尺度体现之间的相对运动产生两个相位移90°的无滞后信号。



    通过在传感器单元上布置多个探针元件，可以在多个分割周期内实现采样或测量。因此，结合高度精确的体积，可以

    实现非常高的信号质量，偏差小于理想正弦形状的0.1%。这是信号周期内位置偏差小的前提，并且在信号调节中(无

    论是在测量仪还是在后续电子中)允许高插值因子。



    WMF 1005A 技术参数

    分割周期 500µm

    外直径 81,85mm~ 326,45 mm

    内直径 60,00 mm~296 mm

    分割精度 ± 7,6“~± 1,8“

    *大转速 11700~2900rpm



    AMO角度编码器WMF1005 A用于外部扫描
