    ringfeder收缩盘用于轴-轮毂连接RfN 4051

    产品型号： RfN 4051
    品  牌： ringfeder
    • 1 台
      ￥1600.00
    • ≧2 台
      ￥1500.00
    优  惠：
    【满就减】订单金额满20000元，减500元
    所 在 地： 北京朝阳区
    更新日期： 2025-04-30
    详细信息
    | 询价留言
     品牌：ringfeder  型号：RfN 4051

    ringfeder收缩盘RfN 4051用于轴-轮毂连接





    RINGFEDER热缩盘是法兰形，摩擦锁定的轴-轮毂连接，是传统热缩配合、楔形、键槽或多边形连接的更强大、

    更可靠的替代品。与内部锁定装置（例如锁定组件）相比，压力从外部施加到空心轴或轮毂，

    从而在轴和轮毂之间形成绝对无间隙的摩擦啮合连接。因此，收缩盘不在负载路径中，而是在没有中间元件的情况下，

    扭矩以力锁定方式在轴和轮毂之间的连接面上传递。



    RINGFEDER热缩盘还具有无磨损和维护、易于组装和拆卸以及出色的抗交变扭转和同心度特性。

    根据客户的具体要求，我们的热缩盘有经过验证的标准和专门开发的特殊型号，有两部分和三部分设计以及不锈钢。

    除了扭矩和弯曲载荷外，还可以传递轴向和径向载荷。

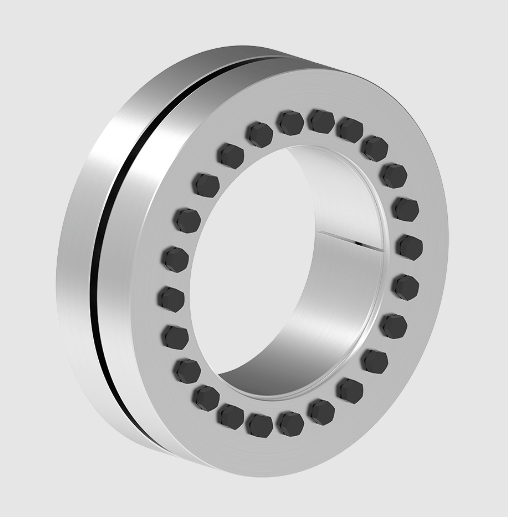

    收缩盘 RfN 4051

    更轻的版本，传递值适中 - 特别适用于薄轮毂和空心轴

    RINGFEDER RfN 4051 是一个由三部分组成的收缩盘，用于传递低到中等扭矩。狭窄的压力环只需要非常小的空间。

    通过改变螺钉拧紧扭矩，可以针对相应应用有针对性地设置可转移扭矩。

    三部分设计

    内径 d： 125-500 mm

    外径 D： 185-750 mm

    总长度 L： 58-171 毫米

    扭矩T：10,550-1 Mio. Nm





    产品特点

    轻型设计 – 适用于空间有限的中等透射值。

    小公差误差的补偿 - 请联系我们的工程师。

    *大的可靠性 – 适用于静态、动态和冲击载荷。

    分切内圈 – 轮毂和轴上的低力和压力。

    简化制造 – 只需要具有易于实现表面光洁度和公差的平轴和孔径。

    易于安装 – 无需台阶、键槽、花键，因此轮毂可以定位并锁定在轴上的任何点或角度。

    RINGFEDER收缩盘使用标准螺钉，用标准工具拧紧。无需额外的加工或装配工作。®

    易于更换 – RINGFEDER 收缩盘不采用任何形式的配合。®

    对污染的敏感性低 – 当锁紧螺钉时，功能接触面被牢固地压在一起，防止污垢和湿气进入。



    收缩盘 GT（分体式）

    在所示应用中，需要根据尺寸 X 的特殊螺钉，必须相应地订购。当尺寸“X”大于 2 ·L1选择（RfN 4051 轻型系列），

    必须考虑将可传递扭矩降低多达 50% 到 GT 型。



    表面处理

    对于轴直径 dw：峰谷高度 Ra ≤ 3.2 μm。



    公差

    用于轴 h9



    型号

    RFN 4051

    RfN 4061

    RFN 4071

    RFN 4073

    RFN 4091

    RFN 4161

    RFN 4181
