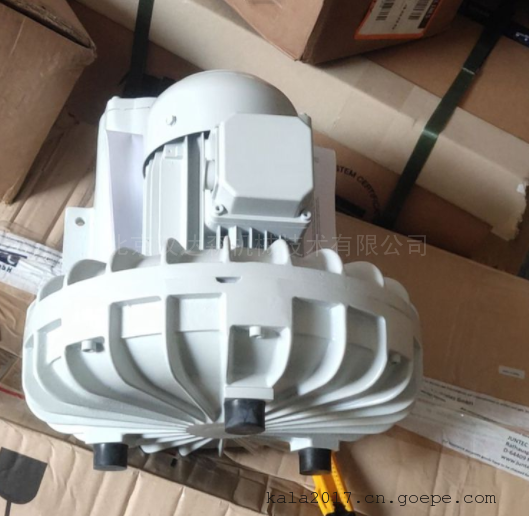

Elektror带变频器的离心式高压风机HRD 60

我们的 HRD 系列离心风机可提供高达 97 m³/min 和 21,000 Pa 的压力。通过远程 （FU） 或表面贴装 （FUK）

 变频器实现无磨损直接驱动。

*高转速高达 135 Hz（约 7,670 rpm）。外壳由铸铝制成，主要是向后弯曲的叶轮，基本耐腐蚀。

HRD 60 FU/FUK-105/7,50性能数据

体积流量 m³/min 40,0

总压差 Pa  10500

电压 V 400

频率Hz  105

电流 A  14,5

功率 kW  7,50

速度 min-1  6235

重量kg  50

设计

Elektror 高压鼓风机的构造设计源自中压鼓风机的设计。更高的压力和容积额定值源于适当更高的转速，

这是通过坚固可靠的 V 型皮带传动或直接驱动与变频器相结合来实现的。

公司自主制造的额定值高的鼠笼电机特别适用于鼓风机的要求，并保证了*佳的性能条件。

设计精美的铸铝外壳符合流量要求，以及由铝板和钢制成的平衡叶轮，确保在低噪音水平下无振动运行。

所有驱动电机均按照 IP 54 标准制造，并符合 EN 60034-1 （VDE 0539-Part 1） 标准。

电机的标准版本设计用于 50 Hz 电源频率和 230/400 V ∆/Y ∆ 时的电压，符合 IEC 38 标准。

电机的电源频率为 60 Hz，电压为 277/480 ∆/Y 和 400 V ∆，符合 IEC 38 标准。

电机专为标准电压而设计，适用于连续运行时± 10% 的电压容差。

速度控制鼓风机

这种类型的设备用于由于工艺空气或工艺工程原因需要不同的体积流量或压力，或者必须保持这些参数恒定的地方。

优点： • 通过优化应用节省能源和成本 • 设备操作更轻柔，从而延长使用寿命 • 不会产生不必要的噪音和热量。

技术说明

所有高压鼓风机都可以配置为变频器运行（速度控制）。为此，电机配备了 PTC 传感器和改进的绕组绝缘。

理想情况下，直接驱动的版本是好的。根据类型，*大允许频率在 95 Hz 和 135 Hz 之间，并与*大传输比相对应。

对于皮带驱动的传动装置，50 Hz 版本的速度范围不得超过 50 Hz，60 Hz 版本的速度范围不得超过 60 Hz。

技术数据与标准版本相同。对于偏置变频器操作（设备系列FU），变频器设计用于控制柜安装。

或者，紧凑型变频器（高达 7.5 kW）可以直接安装在电机（FUK 系列）上。

两种变频器型号均可作为标准配置，用于 EMV 限值 B 类（工业应用的限值）。
