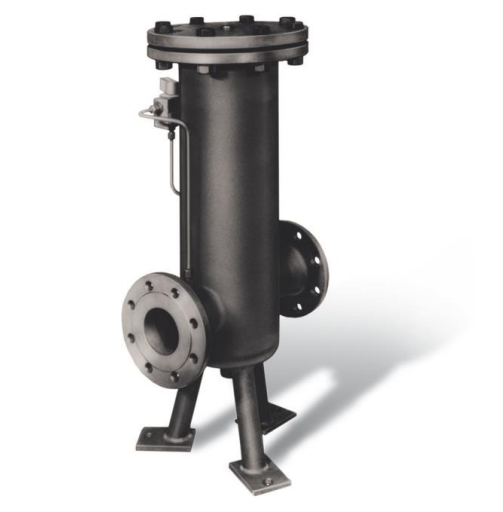

Filtration Group压力过滤器Pi 1907

线路滤波器Pi 1907

公称压力 16 bar （230 psi），公称通径 400 至 6000

用于现代液压系统的高性能过滤器

提供管道安装

模块化设计

紧凑设计

通过优化流量设计实现*小压降

视觉/电气/电子维护指示器

法兰连接

优质过滤器，易于维修

配备高效玻璃纤维 PS/Sm-x 滤芯

符合 ISO 16889 多通道测试的 Beta 级滤芯

具有高压差稳定性和纳污能力的滤芯

全球分布

技术规格

设计：线路安装滤波器

安装位置： *好是直立的

公称压力：16 bar（NG 150 和 200 也可提供工作压力 10 bar）

温度范围：- 10 °C 至 + 100 °C

过滤器外壳材料：钢结构，焊接结构

密封材料：丁腈橡胶（可根据要求提供其他材料）

旁路设置： 3.5 bar±10 %

维护指标设置：2.2 bar±10 %

维修指示器电气数据：

*大电压： 230 V

*大电流： 2.5 A

触点负载： 60 VA/40 W

浪涌电流： 70 VA

保护类型： IP 65 处于插入和固定状态

触点：常开/常闭

电缆切断：M20x1.5

类型（订购过滤器的示例）

Pi 1907/ 3/ 16/ 150/ V/ E/ Mg/ Abh/ 852 888 PS 10

1 过滤器类型  Pi 1907

2 滤芯数量  3

3 公称压力 16

4 连接尺寸 150

5 旁通阀  V

6 维护指示灯 E

7 磁铁 Mg

8 盖子升降装置 Abh

9 滤芯 852888 PS 10

Pi 21040 RN PS 3 NBR滤芯数据

公称通径 DN 50

流量[l/min] 400

订单号 77924178

过滤材料 PS 3

*大压力bar 10

过滤面积 [cm²] 8310

交付使用

在调试过滤器之前，打开排气螺钉并等待液体出现。然后拧紧排气螺钉。

之后，必须对所有密封点进行光学检查，以确定是否有泄漏。

如果维护指示器在达到工作温度时发出信号，则必须在班次结束后更换滤芯。

用于滤芯更换停止系统，并释放过滤器的压力。

在排水塞上排空过滤器，取下六角螺母，取下容器顶部，取下六角螺母，取下阀板，取下螺母，取下滤芯。

使用合适的介质清洁过滤器外壳。清洁被污染的滤芯或更换为新的马勒滤芯（只有 Drg 滤芯可清洁）。

检查所有密封点和密封件，并在需要时更换新的。组装以相反的顺序执行。

用于液压系统的高效过滤系统

Filtration Group 工业过滤器通过提供*大的流体清洁度来提高液压系统的使用寿命和性能。

e-protect 或 PulseShieldTM 等创新材料和技术可长久保护机械和设备免受污染和过早磨损。

由于过滤系统结构坚固，并配备了高质量的过滤介质，因此FGI液压过滤器能够承受高压，几乎不需要维护。

除了大量的原装过滤系统外，Filtration Group Industrial 还为其他制造商的过滤系统提供高质量的过滤元件

作为 EcoParts。

Filtration Group压力过滤器Pi 1907
