    MAPROX瑞士精密卡盘多爪结构不锈钢材质ZK45

    产品型号： ZK45
    品  牌： MAPROX
    • ≧1 个
      ￥1680.00
    优  惠：
    【满就减】订单金额满20元，减20元
    所 在 地： 北京朝阳区
    更新日期： 2026-09-16
    详细信息
    | 询价留言
     品牌：MAPROX  卡盘类型：多款供选  卡盘结构：中实卡盘
     动力类型：气压  卡盘直径：20 mm 型号：ZK45
     卡盘孔径：20 mm 夹紧尺寸范围：20 mm 撑紧尺寸范围：25 mm
     定心精度：高  适用机床：车床  材质：不锈钢材质

    MAPROX 精密卡盘产品介绍

    公司介绍

    MAPROX 是来自瑞士的精密夹紧工装制造企业，深耕精密工程、计量检测、微小零部件夹持领域，产品多为瑞士本土生产，面向测量设备、精密加工、钟表、珠宝等行业，提供标准及可定制化的工件卡盘与夹持解决方案，产品覆盖手动、气动、电动多种驱动形式的卡盘品类。

    型号特点

    JF 系列（本次实物型号 JF70 归属该系列）

    JF 系列属于超平多爪涡旋卡盘，包含 JF‑70、JF‑A、JF‑4E 等子型号，为手动操作结构。

    1.结构采用超薄扁平化本体设计，占用安装空间小；夹爪支持正反换向，可实现外夹、内撑两种夹持方式。
    2.实测参考精度：重复定位 5μm，横向跳动 10μm，同心度 20μm，满足计量场景下的夹持需求。
    3.卡盘本体预置润滑脂，可直接用于部分机加工工况；夹爪可按需研磨，实现面接触夹持，改善工件夹持稳定性。
    4.规格覆盖多种外径，JF70 本体外径 70mm，适配小型精密工件夹持。

    ZK Mini 系列小型精密卡盘

    包含 ZK30、ZK45 等型号，主打微型工件夹持。

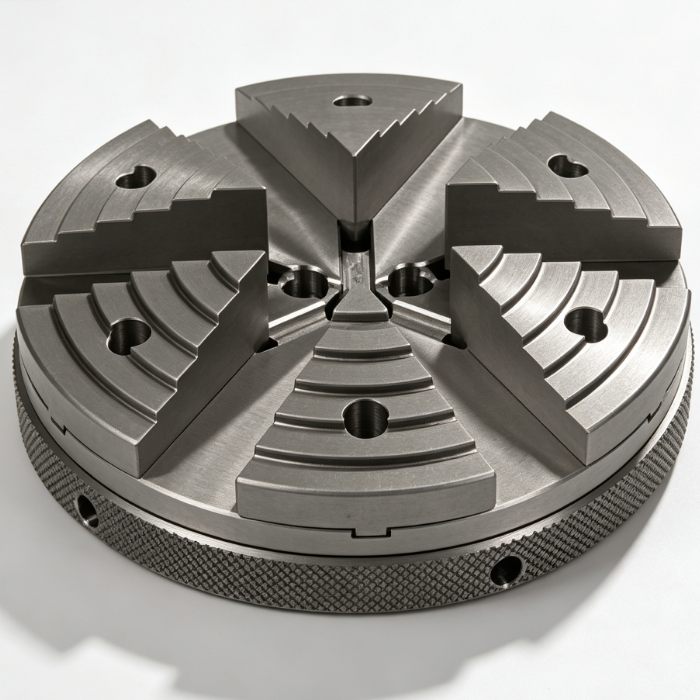

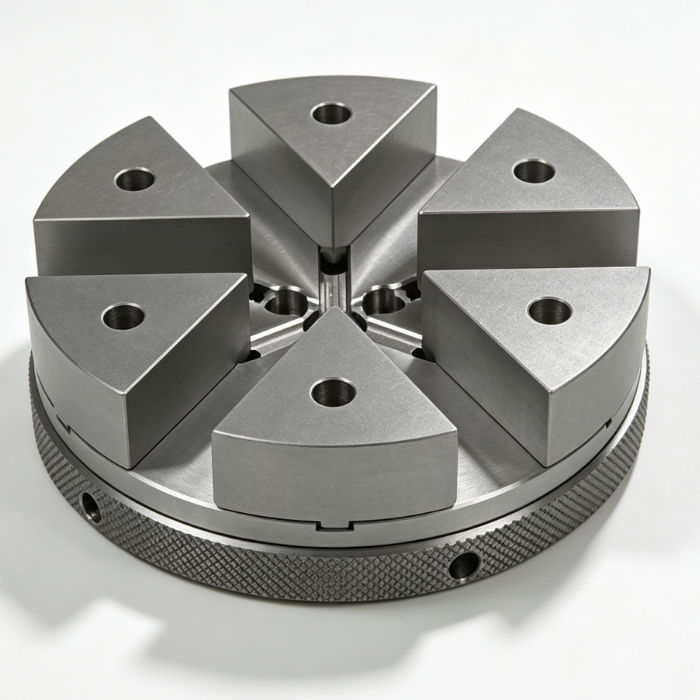

    1.多爪结构，可选 3 爪、6 爪配置，不锈钢材质，具备防腐特性。
    2.可夹持*小轴径 0.6mm，极小内径环件也可完成装夹，配备两套夹爪分别适配内夹持、外夹持工况。
    3.尺寸小巧，适合 EDM 放电加工、微小零件检测工位。

    ZAS 系列铝制卡盘

    1.高强度铝合金主体，轻量化机身，表面带有 Altef® 涂层；配套淬火磨削钢制可换向顶爪。
    2.夹持范围跨度大，支持柄径 2‑371mm、孔径 18‑404mm 工件；可选择无磁版本，夹爪材质可更换塑料、黄铜、铝等材质适配不同工件物料。

    Air 气动卡盘 & E‑Chuck 电动卡盘

    1.气动款可以调节夹紧压力，适配自动化工位，可兼容 ER 系列夹头接口，支持定制夹爪配件。
    2.E‑Chuck 电动卡盘可 360° 自由旋转，搭配 I/O 控制盒，能够对接测量设备控制系统，适合复杂零部件检测作业，底座可兼容 JF 系列卡盘本体使用。

    产品优势

    1. 品类覆盖完整，从微型小件到大尺寸工件，手动、气动、电动多种驱动形式可选，兼顾实验室检测与自动化产线使用场景。
    2. 本体多采用不锈钢、高强度铝合金，关键夹持爪经过淬火磨削处理，部分型号具备防腐、无磁可选配置，适配特殊工况。
    3. 夹爪可定制，可根据工件外形，选用铝、黄铜、塑料等不同材质夹爪，降低夹持过程对工件表面的影响。
    4. 具备快速更换接口模块，更换卡盘时，可维持较好的重复定位表现，减少设备调试耗时maprox.sho...。

    应用领域

    产品多用于三坐标测量机、光学检测设备、精密机床、电火花加工设备；广泛服务精密机械、钟表珠宝零部件、小型齿轮等行业工件装夹作业。
