    behlke实验室高压开关GHTS 60

    产品型号： GHTS 60
    品  牌： behlke
    • 1 台
      ￥9800.00
    • ≧2 台
      ￥9569.00
    优  惠：
    【满就减】订单金额满20000元，减500元
    所 在 地： 北京朝阳区
    更新日期： 2025-04-30
    详细信息
    | 询价留言
     品牌：behlke  型号：GHTS 60  加工定制：是
     适用范围：实验室  型号：GHTS 60  加工定制：是

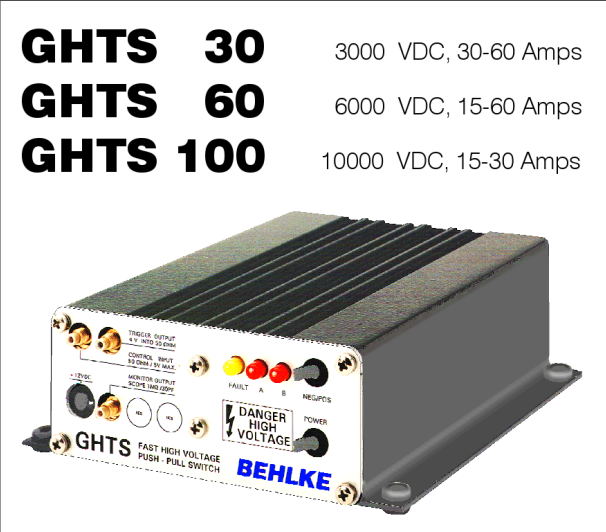

    behlke实验室高压开关GHTS 60



    非常紧凑。 通过接地插头手动反转极性。 15 nF缓冲电容。



    behlke GHTS 60 设计

    推挽开关单元的模型系列GHTS是现成的脉冲发生器，并特别为电容负载元件，如Pockels单元，偏转和加速栅格，

    离子光学，压电晶体，脉冲MCP和SEV的。结合一个外部高压电源和一个控制信号源，可以产生真正的方波脉冲的

    振幅为3.000至10.000伏，这取决于类型。的脉冲发生器是电隔离的，因此可以在两个极性，以及在不同的浮动模式

    操作。该装置包含两个单开关，交替控制电容性负载元件的充电和放电。由于没有工作电阻，高压电源的电流仅用于

    为电容性负载充电。充电峰值电流可以在几纳秒内达到几十安培，但只要负载电容。

    充电时，输出电流几乎减小到零分。这保证了顶部平整度，无论到脉冲长度。道岔转换单元仔细检查针

    对所有相关高频/高频进行优化电源设计方面，并显示出色的开关性能特点。



    behlke GHTS 60 结构

    该装置由内部驱动电压的DC/DC变换器、控制和保护电路驱动电路和带有两个交替控制开关的开关模块组成。

    开关是由大量的串联和并联MOSFET组成的。这些MOSFET具有内在(寄生)二极管，在开关路径上显示为并联二极管。

    其结果是定义了开关极性。这意味着当输入电压的极性改变时，开关的极性也必须改变。 这仅仅是通过更换后面板的

    插头来完成的。几个陶瓷电容器内置提供必要的电荷*快的过渡和*佳的脉冲形状。如果需要较慢的开关速度(例如，

    为了减小EMI)，或在输出应安全地防止短路时，GHTS开关单元可配备200欧姆(标准)的输出串联电阻或任何其他电阻值。





    behlke GHTS 60 特点

    ● 脉冲发生器中的高压开关

    ● 即用型

    ● 无需外部组件必填

    ● 全部脉冲发生器针对系统集成进行了优化

    ● 实验室脉冲发生器始终通过 CE 认证



    behlke GHTS 60 优势

    真方波脉冲

    纳秒上升时间

    低过冲和下冲

    高稳定脉冲顶部

    无工作电阻功率

    电绝缘

    脉冲监视器输出

    可切换信号逆变器

    插入式连接器



    技术参数

    尺寸[mm3] 170 x 110 x 45

    电压[kV] 2 x 6

    电流[A] 2 x 15

    脉冲宽度[ns] 100



    GHTS型号

    GHTS 60

    GHTS 30

    GHTS 30 A

    GHTS 100

    GHTS 60 A

    GHTS 100 A

    GHTS 60 B
