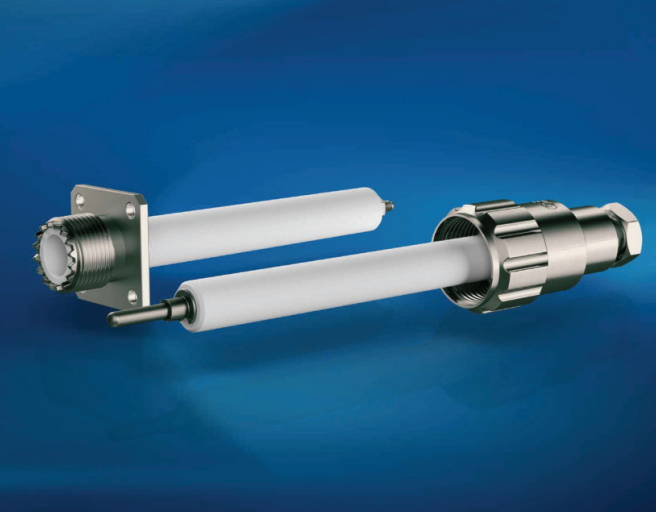

    GES单针高压连接器HSB10

    产品型号： HSB10
    品  牌： GES
    • 1 件
      ￥1000.00
    • ≧2 件
      ￥980.00
    优  惠：
    【满就减】订单金额满20000元，减500元
    所 在 地： 北京朝阳区
    更新日期： 2025-04-30
    详细信息
    | 询价留言
     品牌：GES  型号：HSB10  端接：焊接/螺钉
     外壳材料：黄铜 (CuZn)  触头类型：单针  触头材料：黄铜 (CuZn)

    GES单针高压连接器HSB10



    特性

    工作电压：10 - 40 kV DC

    测试电压：15 - 60 kV DC

    额定电流：30 A

    引脚数：1

    端接方式：焊接或螺丝

    线径：AWG 14

    防护等级：IP 50

    可燃性：UL94 V-0或HB



    好处

    也可提供方形法兰

    也可作为电缆组件提供

    防护罩可行

    坚固的外壳

    优质绝缘材料

    高达 100 tsd 的高品质触点。插拔次数，银色或金色



    技术参数

    外壳

    锁紧系统 螺纹接头

    安装类型（面板安装连接器）圆形法兰/4 孔法兰

    外壳材料黄铜 (CuZn)

    表面镀镍 (Ni)

    防护等级（配对连接器）IP50

    工作温度 -30°C 至 +80°C



    触点

    端接方式 焊接/螺钉

    额定电流 30 A

    *大工作电流 40 A

    脉冲电流 3000 A

    触点电阻 300 µȍ

    触点直径 2.5 mm [.098"]

    *大导线尺寸 AWG 14 / 2.5 mm²

    触点材料 黄铜 (CuZn)

    触点电镀银 (Ag) / 金 (Au)

    插入/拔出力 5.5 N / 4.0 N

    插配周期 100 k

    额定温度 +120°C



    绝缘插件

    触点数量 1

    绝缘材料 PTFE 或 POM

    可燃性等级 PTFE UL94 V-0

    可燃性等级 POM UL94 HB

    CTI 值 600

    工作温度 PTFE -50°C 至 +200°C

    工作温度 POM -30°C 至 +120°C

    绝缘材料组 PTFE / POM I (DIN IEC 60664)





    HSB10电气值

    工作电压 (DC) 10 kV

    测试电压（直流） 15 kV

    额定电流 30 A

    *大工作电流 40 A

    脉冲电流 3000 A



    HSB10特性

    绝缘材料 PTFE

    安装类型 插座 4 孔法兰

    触点镀银 (Ag) 或 金 (Au)



    型号

    HSB10 10 kVDC

    HSB11 10 kVDC

    HSB20 20 kVDC

    HSB21 20 kVDC

    HSB30 30 kVDC

    HSB31 30 kVDC

    HSB40 40 kVDC

    HSB41 40 kVDC
