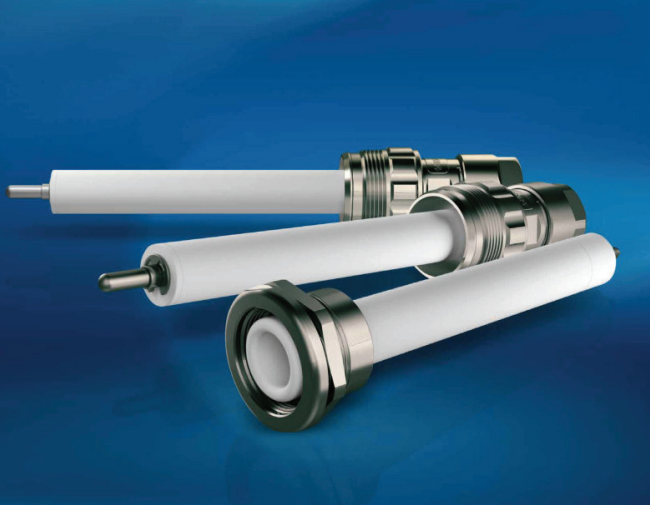

    GES单针高压连接器SB110 10 kVDC

    产品型号： SB110 10 kVDC
    品  牌： GES
    • 1 台
      ￥800.00
    • ≧2 台
      ￥780.00
    优  惠：
    【满就减】订单金额满20000元，减500元
    所 在 地： 北京朝阳区
    更新日期： 2025-04-30
    详细信息
    | 询价留言
     品牌：GES  型号：SB110 10 kVDC  端接：焊接或螺丝
     外壳材料：黄铜 (CuZn)  触头类型：单针  触头材料：黄铜 (CuZn)

    GES单针高压连接器SB110 10 kVDC



    特性

    工作电压：10 - 100 kV DC

    测试电压：15 - 150 kV DC

    额定电流：30 - 80 A

    引脚数：1

    端接方式：焊接或螺丝

    线径：AWG 14

    防护等级：IP 50

    可燃性：UL94 V-0或HB



    好处

    适用于非常高的电压和大电流

    提供油密插座

    坚固的外壳

    优质绝缘材料

    高达 100 tsd 的高品质触点。插拔次数



    技术参数

    外壳

    锁定系统 螺纹接头

    安装类型（面板安装连接器） 圆形法兰

    外壳材料黄铜 (CuZn)

    表面镀镍 (Ni)

    防护等级（配对连接器）IP67

    工作温度 -30°C 至 +80°C



    触点 2.5 mm（连接器类型 SB1x0）

    端接方式 焊接（公触点），焊接/螺钉（母触点）

    额定电流 30 A

    *大工作电流 40 A

    脉冲电流 3000 A

    接触电阻 300 µȍ

    触点直径 2.5 毫米 [.173 英寸］

    触点直径 AWG 14 / 2.5 mm²

    触点材料黄铜 (CuZn)

    触点镀银 (Ag)

    插入/拔出力 5.5 N / 4.0 N

    绝缘周期 100000

    额定温度 +120°C





    触点 5 毫米（连接器类型 SB1x5）

    端接方式 焊接（公触点），焊接/螺钉（母触点）

    额定电流 80 A

    *大工作电流 110 A

    脉冲电流 10000 A

    触点电阻 150 µȍ

    触点直径 5 毫米 [.197 英寸］

    *大导线尺寸 AWG 8 / 10 mm²

    触点材料 黄铜 (CuZn)

    触点镀银 (Ag)

    插入/拔出力 15 N / 10 N

    插配周期 100000

    额定温度 +120°C



    GES SB110电气值

    工作电压 (DC) 10 kV

    测试电压（直流） 15 kV

    额定电流 30 A

    *大工作电流 40 A

    脉冲电流 3000 A



    GES SB110 特性

    触点尺寸 2.5 毫米 [.173 英寸］

    绝缘材料 PTFE

    安装类型 插座圆形法兰

    触点镀银 (Ag)



    GES单针高压连接器SB110 10 kVDC
