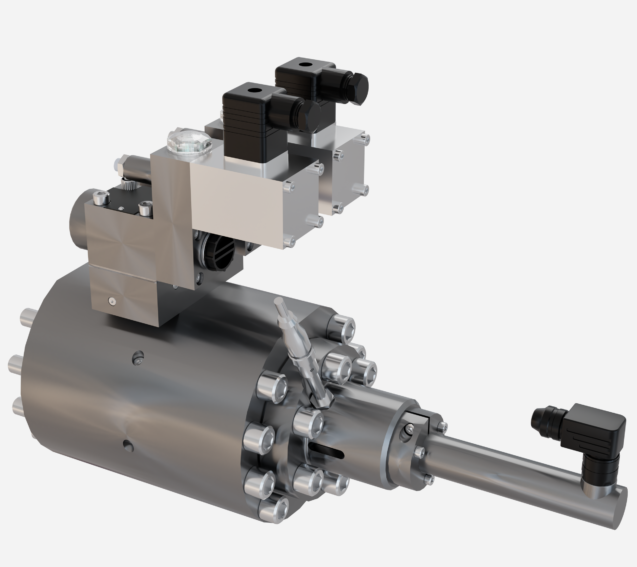

    hauhinco 调节阀比例控制C3-DN25-PN500

    产品型号： C3-DN25-PN500
    品  牌： hauhinco
    • 1 台
      ￥2000.00
    • ≧2 台
      ￥1800.00
    优  惠：
    【满就减】订单金额满20000元，减500元
    所 在 地： 北京朝阳区
    更新日期： 2025-04-30
    详细信息
    | 询价留言
     品牌：hauhinco  型号：C3-DN25-PN500  加工定制：是
     材质：不锈钢  连接形式：法兰  公称通径：25 mm
     适用介质：各种高腐蚀化学介质  压力环境：高压  工作温度：高温
     流动方向：双向  驱动方式：电子  零部件及配件：定位器
     类型：二通式  标准：德标  密封形式：软密封式

    hauhinco 调节阀C3比例控制DN25-PN500





    特性

    用于液体介质的液压控制的换向提升阀。

    主动控制的二通控制阀，具有位置控制的活塞位置。

    受控活塞位置决定了可变可调的流量横截面。

    阀门由比例二通先导阀驱动。

    先导阀由 RE4 数字控制器控制。

    阀活塞通过密封件密封在壳体中，因此没有内部泄漏。

    阀门连接板结构与Hauhinco连接图。

    或者，阀门位置可以通过接近开关进行监控。



    功能

    先导阀 （5、6） 和控制板 （8） 组成 2 通控制阀的先导组。阀体（1）中引导的阀活塞（2）通过控制压力（X）

    在关闭面（5）上产生的液压压入阀座（3），前提是开启器表面（4）由致动的先导阀（5）释放压力。

    这会将线 （A、B） 彼此分开。通过控制先导阀 （6），开启器表面 （4） 加压，阀活塞 （2） 从阀座 （3） 上抬起。

    根据控制器规范，先导阀（5、6）被驱动，使阀活塞（2）移动到所需位置。与阀活塞位置类似，调节流量横截面。

    两个比例先导阀是 NC 的 2 通提升阀。一旦控制关闭，二通控制阀就会保持在*后到达的位置。

    如果比例先导组由额外的黑白先导阀 NO （7） 补充，则当控制关闭时，2 通控制阀将移动到安全原位。

    先导阀 （5， 6， 7） 通过控制板 （8） 连接到阀体 （1）。阀门的基本位置也可以通过限位开关 （9） 进行监控。

    控制面，水。力

    A 通道：表面 A1，被动阀打开

    B 通道：表面 - A2，被动打开

    阀门控制面 （6）：A3，阀门主动

    打开控制面 （5）：A4，阀门主动关闭





    常规

    安装位置 任何

    环境温度 -10 至 50°C（遵守液压介质规格）

    阀门零件材质 垫片作为材料 不锈钢， 青铜 丁钴橡胶、聚四氟乙烯、聚氨酯



    技术参数

    货号： 5127726

    电感式接近开关，

    输出PNP， 常开触点，

    粘度 0.6 至 100 mm²/s

    过滤器细度 25μm

    介质 - 温度范围 5 至 50°C

    电压  24 VDC

    占空比 100% ED

    防护等级 IP65

    输出 4 - 20 mA

    电压 21.5 - 30 VDC

    电流 0.060 A

    电气连接  三线，插入式连接



    附件

    用于 2/2 方向控制阀的紧固螺钉

    先导阀和控制板的安装螺钉

    磁铁线盒

    先导阀和控制板的安装螺钉

    磁铁线盒
