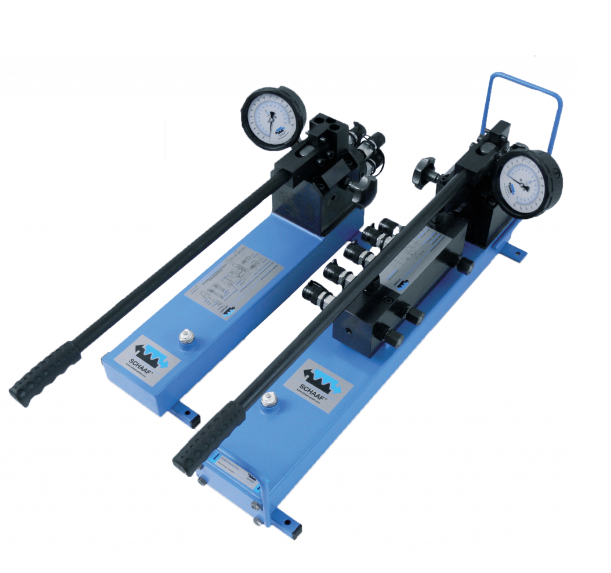

SCHAAF液压手动泵HP1600-2S

液压手动泵

工业级手动杠杆式超高压液压泵，*高压力可达4000 bar 专为苛刻工况环境而特别设计，

可轻松面对具挑战性的应用

SCHAAF 所有工业级手动杠杆式超高压液压泵专为苛刻工况环境而特别设计，坚固耐用和高效安全是其主要特点。

 例如，所有的活塞阀座采用坚固耐用的硬化钢制造，保证在其*高压力下可经受至少 100000 次打压；

泵体由高强度调质钢制造，抗冲击耐腐蚀，保护内部高压部件，并防止泄漏，增加产品安全性能。

采用特殊材质耐高温和高压密封件，防泄漏、耐磨损，不容易老化。

 SCHAAF 所有工业级手动杠杆式超高压液压泵均已通过欧盟 CE 安全认证，出厂前都经过材质、尺寸精度、

性能和抗负载检测。 所有的生产流程均遵从持续质量保证措施的严格监控，出厂时随带详细的技术文档。

单级或双级手动泵，液压压力*高可达1600巴，组装好后可立即使用

液压手动泵HP 1600-2S系列特别适用于：

同时给多个螺栓拉伸器加压

大规格尺寸的螺栓(>M56)

HP1600-2S设计参数

泵类型 手动杠杆泵

几何体积/输送性能:

步骤 1：2.8 立方厘米/冲程 ，*高约 600 巴

第 2 步： 1.3 立方厘米/冲程 ， *高约 1600 巴

*大液压压力: 1600 bar

安全阀: 置于内部，预设为*大泵压。

压力连接: 根据类型代码

储罐容量 3.7l

可用体积 3.4l

液压油 HLP ISO VG 15

水箱 涂层钢罐

重量(充油、无分配器、无压力表) 24 kg

长度: 870 mm

宽度: 270 mm

带压力表的高度: 280 mm

压力表标准: Ø 100, 1600 bar

测试压力 150,000

优点

SCHAAF HP 1600是专门为工业用途设计的手动泵。

坚固、耐用的设计

组装好并注满油，可立即使用

所有部件都是密封防漏的

即使在1600巴时也没有压力损失 泵体为高强度钢，所有钢制部件都表面发黑防腐处理

硬化钢阀座为可更换部件

更多优点

泄压阀带回流管

排气和回流管道连接

安装好的操作手柄

故障率低

集成式铁屑分离和进油过滤器，集成式限压阀

HP 1600-2S型手动泵带有备件箱。

应用领域

SCHAAF HP 1600非常适合于:

螺栓拉伸器、液压螺母、ExpaTen液压螺 栓、GripLoc液压联轴器以及Expahub的使用

过盈配合类的拆装，如：齿轮、飞轮、轮毂、轴 承、液压联轴器、机车车轮、船舶舵机、螺旋桨 等；

其它应用如液压切断机、劈开器、弯管矫直 机、提升和起重、冲孔以及其他类似操作。
