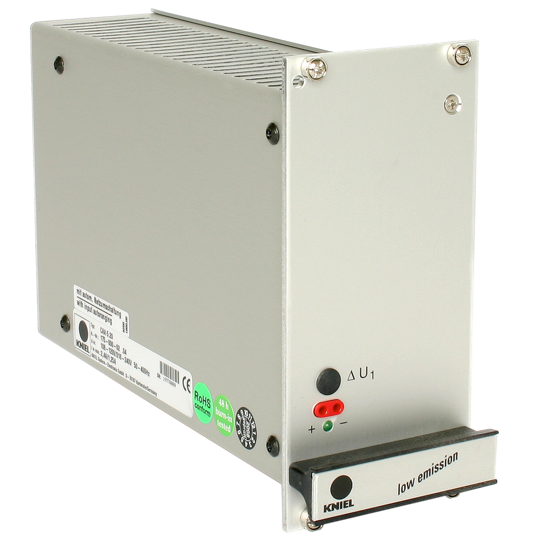

Kniel电源CAA 48.2.5货号175-013-02

技术参数

订货号 175-013-02

型号 CAA 48.2.5

拓扑结构：低辐射

输入 115/230 伏交流

输出： 48.00 V; 2.50 A

输出功率： 120 W

测量值 3 U；12 HP

安装：用于 19 英寸系统

重量：约 0.90 千克

海关税号：85043121

输出 O1

输出电压 [Vdc] 48

调节范围 (±) [V] 2

输出电流标称 [A] 2.5

电流限制 [A] 3

特性曲线  V-I

功能，调节类型 谐振

效率 [%] ≥ 90

负载变化时的电压偏差

负载变化 0... 100%（静态） [mV] ≤ 20

主电源电压变化 Vin *小值-Vin *大值 [mV] ≤ 10

残余纹波 (100Hz) [mVpp] < 4

工作频率纹波 (50-190kHz) [mVpp] < 6

叠加开关尖峰 [mVpp] < 10

动态电压偏差

∆Io = 65...100% Inom [mV] ≤ 90

调节时间

∆Io = 65...100% Inom [µs] ≤ 300

启动延迟 [ms] ≤ 800

过压保护输出

出厂设置（额定 +3V） [V] 55

跳闸后剩余电压 [V] 0

感应引线操作 [V] *大值 0.25

(负载线补偿）每条负载线

过载保护 连续短路保护

温度系数 [ppm/K] 200

冗余操作

为了提高系统的运行安全性，可以在冗余运行中连接电源。在冗余操作的情况下，电源的输出必须通过二极管去耦。

在这种操作模式下，检测引线操作是不可能的。现有的 PA 引脚可能未互连。

电流限制

该电源通过内置电流限制电路提供过载保护，并具有长久久短路保护功能。电流限制在出厂时设置为数据手册中设定

的值。

当超过输出 O1 的设定限值时，输出电流被限制为*大值，并且根据过载的大小，电压被降压。

过载消除后，电源自动恢复电压调节。对于具有多个输出的电源，每个输出都有一个电流限制。

当超过输出 O2 和 O3（如果存在）的预设限值时，输出电流被限制为复位值，并且电压根据过载的尺寸向下调节。

故障消除后，电源自动返回电压调节（低于复位值）。复位值明显小于输出电流的标称值。

在电流峰值增加的负载中，输出 O2 和 O3（如果存在）可能会遇到折返特性。

过压保护输出

标配的过压保护功能 （OVP） 可保护连接的电子电路免受不允许的高压影响。如果电源输出端发生内部或外部过电压，

则过电压将由抑制二极管 （TVS） 限制。在外部故障得到修复后，电源将进入正常运行状态。
