    spinea减速机TS 300-063-TC-P28-0413A

    产品型号： TS 300-063-TC-P28-0413A
    品  牌： spinea
    • 1 台
      ￥2600.00
    • ≧2 台
      ￥2520.00
    优  惠：
    【满就减】订单金额满20000元，减500元
    所 在 地： 北京朝阳区
    更新日期： 2025-04-30
    详细信息
    | 询价留言
     品牌：spinea  加工定制：否  类别：行星减速机
     型号：TS 300-063-TC-P28-0413A  齿轮类型：圆锥齿轮减速机  安装形式：卧式
     布局形式：同轴式  齿面硬度：硬齿面  用途：减速机
     输入转速：1500 rpm 许用扭矩：2940 N.m 级数：无极
     减速比：63  许用扭矩：2940 N.m 级数：无极

    spinea减速机TS 300-063-TC-P28-0413A



    spinea公司简介

    公司产品适用于要求高减速比、高运动精度、零背隙运动、高扭矩容量、高刚性、在有限的安装空间内设计紧凑、

    重量轻的应用。

    它们广泛应用于自动化和工业机器人、机床制造领域、导航和摄像设备、医疗系统等许多其他领域。



    T 系列是带有圆柱形壳体的Twinspin高精度减速机应用范围广的形式。该系列内部包含精密减速机构和高强度交

    叉滚子轴承，又名“轴承式减速机”。

    这种设计可以把负载直接安装在减速机输出法兰上，省去输出端的额外轴承。



    T系列采用模块化设计，允许用户通过电机法兰的方式连接各种电机。



    标准的T系列减速机为半密封状态；需要用输入法兰和垫圈密封。SPINEA可根据客户电机结构提供全密封带输入

    法兰的减速机。



    优点

    零背隙

    力矩大

    定位精度和重复精度高

    扭转刚度和倾覆刚度大

    尺寸小重量轻

    速比大

    效率高

    寿命长

    装配简单

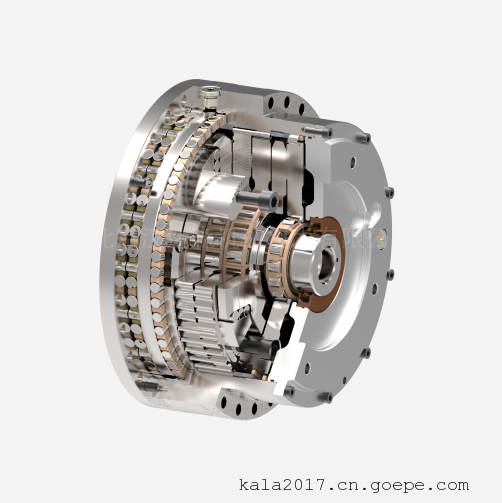

    TwinSpin高精度减速器的基本部件有：

    壳体 - 集成了集成在减速齿轮中的高容量、精密径向轴向输出轴承

    输出密封 - 在输出法兰侧，它可以防止减速齿轮的内部污染和润滑剂泄漏

    法兰 - 输入法兰和输出法兰通过安装的螺栓固定在一起，并在径向-轴向输出轴承中相对于壳体以降低的速度旋转

    轴 - 减速机构的高速部件，由法兰中的滚子轴承承载。轴承滚道直接在轴和镶边器上研磨。

    轴偏心轴通过滚子轴承旋转支撑摆线齿轮

    摆线齿轮 - 其摆线轮廓具有近 50% 的同步啮合，确保了减速齿轮的高扭矩传输和无间隙性能

    变换杆件 - 将摆线齿轮的行星运动转换为一对法兰的旋转运动



    壳体

    TB- 输出面带螺纹孔

    TC- 输出面带螺纹孔和通孔



    TS 300-063-TC-P28-0413A技术参数

    系列 TS

    尺寸 300

    减速比 063

    壳体设计 TC

    输入轴形式 P28

    额定转矩[Nm]  2940

    加速和制动转矩[Nm] 7350

    容许紧急制动转矩[Nm] 14700

    额定输入转速rpm 1500

    周期内有效转速rpm 1100

    *大输入转速rpm 2500

    倾覆刚度[Nm/arcmin] 3500

    扭转刚度[Nm/arcmin] 680

    无负载启动转矩 [Nm] 3,00

    反向驱动转矩 [Nm] 200

    重量[kg] 55,73
