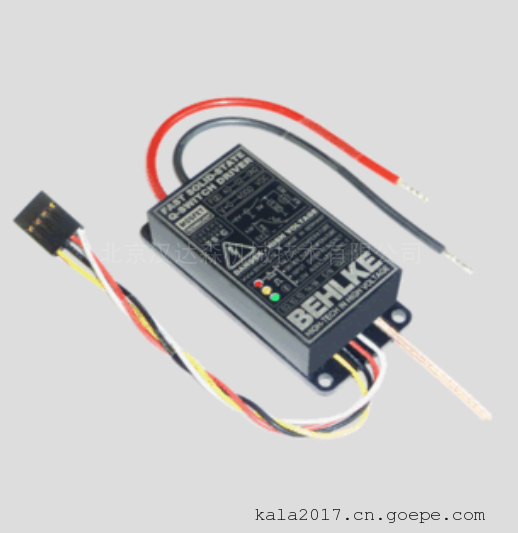

    behlke高压开关同步HTS 120-500-SCR

    产品型号： HTS 120-500-SCR
    品  牌： behlke
    • 1 台
      ￥10000.00
    • ≧2 台
      ￥9800.00
    优  惠：
    【满就减】订单金额满20000元，减500元
    所 在 地： 北京朝阳区
    更新日期： 2025-04-30
    详细信息
    | 询价留言
     品牌：behlke  型号：HTS 120-500-SCR  加工定制：否
     输出电流：5000 A 输出电压：12000 V 输出功率：60000000 W
     频率范围：小于200k HZ 产品认证：ce  输出功率：60000000 W

    behlke高压开关HTS 120-500-SCR用于并联



    这些固态开关是为高压高峰值电流开关应用而设计的，如压电驱动器、闪光灯驱动器、断路电路和浪涌发生器。

    这里描述的开关模块是在具有非常高的浪涌电流能力的特殊类型的SCR (硅控制整流器)的基础上开发的。

    每个开关模块由大量串联和并联连接的SCR组成。



    所有SCR的极快速同步导通是由特殊的低阻抗驱动电路实现的，该电路还提供了与控制输入的电偶极隔离。

    内部电流路径在杂散电感方面进行了优化，允许极快的开通电流变化率。

    与传统的火花间隙、电子管、气体放电管和机械开关等高压开关相比，串联HTS-SCR

    的晶闸管开关具有非常低的抖动和稳定的开关特性，不受温度和年龄。平均故障间隔时间(MTBF)比经典的高压开关

    高出几个数量级。



    防干扰控制电路提供信号调节、辅助电压监测、频率限制和温度保护。

    在错误操作条件下，开关立即关闭并生成故障信号。一个特殊的同步输入允许*多50个开关模块的并行互连，

    以增加单个模块的导通峰值电流。

    开关由振幅为3至10伏的正通电信号触发。触发后，SCR开关将保持导通状态，直到负载电流下降到保持电流以下(典

    型的晶闸管特性)。关断过程需要电流换相、电流限制或电流旁路。在大多数放电应用中，可以通过将储能电容器的

    充电电流保持在开关的保持电流以

    下来实现关断过程。





    充电电流高于保持电流需要一个旁路开关，*好采用MOSFET技术。如果分别用感应负载在交流电的情况下操作，

    则晶闸管开关会在负载电流换相时自动断开，前提是负半波持续时间长于断开时间t。如果周期持续时间小于1ms，

    则应在开关上并联一个快速自由轮二极管，以避免在断开时出现危险的过电压尖峰。由于电势隔离，

    开关也可以在高侧电路中简单地操作。

    塑料外壳是低功率耗散应用中的经济型标准包装。为了增加*大连续功率耗散，

    模块可以另外配备非隔离冷却翅片(选项04)。



    HTS 120-500-SCR技术参数

    描述 同步,用于并联的 I/O

    *大电压[kV] 12

    峰值电流[A] 5000

    峰值功率 [MW] 60

    上升时间[μs] 35…∞

    尺寸[mm3]122 x 64 x 31



    behlke高压开关HTS 120-500-SCR用于并联
