    Schubert滑动闸阀8044系列货号4027485

    产品型号： 货号4027485
    品  牌： Schubert
    • 1 台
      ￥8000.00
    • ≧2 台
      ￥7899.00
    优  惠：
    【满就减】订单金额满20000元，减500元
    所 在 地： 北京朝阳区
    更新日期： 2025-04-30
    详细信息
    | 询价留言
     品牌：Schubert  型号：货号4027485  连接形式：法兰
     材质：不锈钢  公称通径：15 mm 适用介质：水;蒸汽;各种高腐蚀化学介质
     密封形式：软密封式  标准：德标  零部件及配件：执行器
     压力环境：高压  类型：直角式  零部件及配件：执行器

    Schubert滑动闸阀8044系列货号4027485

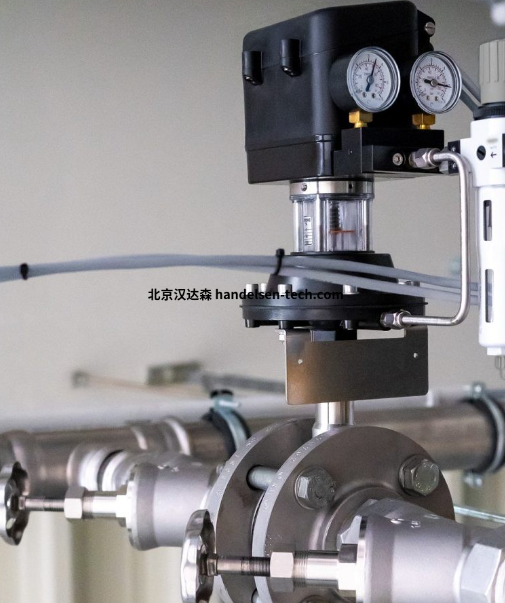

    滑动闸阀8044

    由于其紧凑的设计，8044 型滑动闸阀采用短款设计，带有活塞驱动和集成定位器，

    可普遍用于化工、加工工程和设备工程行业中的中性和腐蚀性介质。

    定位器直接无间隙地安装在活塞驱动装置上，行程短，从而实现了这些阀门的高控制质量和控制动态。

    带集成定位器的气动控制阀，用于控制工业应用中的液体和气体介质。



    设计参数

    大小：DN15 - DN150

    公称压力：PN 10/40

    材料：不锈钢 1.4408，碳钢 1.0619

    温度：介质温度 -60°C 至 230°C

    可根据要求提供特殊设计。



    特点

    - 尺寸极小，重量轻

    - 由于行程小，响应速度快

     - 高Kvs值

    - 即使在高温下也具有高密封性

    - 没有从外部进入的运动部件

    - 没有持续的空气消耗

    - 功能不受位置和控制压力的影响

    - 对振动不敏感

    - 对送风不需要仪器质量

    - 通过软件灵活选择特性曲线

    - 防护等级IP65

    - 符合TA-Luft 2021的要求



    订购示例：

    订单号8044/015VE0111M-591-1ZW-SO---47，标识号 4027485，带 8049 ExPro 型数字定位器，其他特殊型号(47)

    执行机构逆时针旋转90° ，阀门出口处的气路接口，带接地接口，所提供的阀门与序列号为 2717170015/6 的阀门相同。

    代码 5 代表 “高阻力填料”，主要由 PTFE 制成。SO “中的 ”O "代表位置控制设置中的反向功能（20-4mA）。





    8044/015VE0111M-591-1ZW-SO---47代码解析

    类型 8044

    大小  15mm

    V：阀门

    E：滑动闸阀，短型

    0 ：根据 DIN 2632-2635 （PN10-PN40） 的法兰中间法兰设计

    1：外壳不锈钢 1.4408

    1：安全位置弹簧打开

    1：驱动活塞 80 毫米

    M：指示项目 7 - 16 中的一个或多个是否被占用。

    -：标准弹簧组件

    5：“高阻力填料”，主要由 PTFE 制成。

    9：密封盘可移动，STN2/ STN3 密封垫圈。

    1：密封盘，固定，STN2 密封垫圈（仅与前面的数字“9”结合使用）。

    -：Kvs 值，100 %（立式）。

    1：特性曲线等百分比。

    Z：辅料

    W：定位器 8049 型 ExPro， ATEX， IECEX

    S：其他特殊设计

    O：代表位置控制设置中的反向功能。
